چگونه دقت Pt1000 4 - Wire RTD را افزایش دهیم؟

سلام! به عنوان تامین کننده Pt1000 4 - Wire RTDs، اخیراً سوالات زیادی در مورد چگونگی بهبود دقت این سنسورها دریافت کرده ام. بنابراین، فکر کردم این پست وبلاگ را برای به اشتراک گذاشتن نکات و ترفندهایی که در طول سال ها به آن دست یافته ام، جمع آوری کنم.

درک اصول اولیه Pt1000 4 - Wire RTDs

اول از همه، اجازه دهید به سرعت به این موضوع بپردازیم که Pt1000 4 - Wire RTD چیست. RTD یا ردیاب دمای مقاومتی، سنسوری است که دما را با همبستگی مقاومت یک هادی الکتریکی خالص با دما اندازه گیری می کند. قسمت "Pt1000" به این معنی است که سنسور از پلاتین ساخته شده است و در دمای 0 درجه سانتی گراد مقاومت 1000 اهم دارد.

پیکربندی 4 - سیم یک ویژگی کلیدی در اینجا است. در یک RTD 4 سیمی، دو سیم حامل جریان و دو سیم حسگر ولتاژ وجود دارد. این تنظیم به از بین بردن اثر مقاومت سیم سربی بر اندازه‌گیری دما کمک می‌کند، که عامل اصلی در بهبود دقت است.

عوامل موثر بر دقت Pt1000 4 - سیم RTD

قبل از اینکه به راه‌های بهبود دقت بپردازیم، بیایید نگاهی بیندازیم که در وهله اول چه چیزی می‌تواند آن را خراب کند.

مقاومت سیم سرب

حتی اگر پیکربندی 4 - سیم به کاهش تاثیر مقاومت سیم سربی کمک می کند، هنوز هم باید از آن آگاه بود. اگر سیم های سربی بیش از حد بلند باشند یا به دلیل مواد بی کیفیت مقاومت بالایی داشته باشند، می تواند خطا ایجاد کند.

خود گرمایش

هنگامی که جریان از طریق RTD عبور می کند، گرما تولید می کند. این خودگرم شدن می‌تواند باعث شود دمای RTD از دمای واقعی محیط اندازه‌گیری شده بالاتر برود و منجر به خوانش‌های نادرست شود.

شرایط محیطی

مواردی مانند رطوبت، لرزش و تداخل الکترومغناطیسی (EMI) نیز می توانند بر دقت RTD تأثیر بگذارند. به عنوان مثال، EMI می تواند نویز را در مدار اندازه گیری القا کند، که خواندن دقیق را دشوار می کند.

کالیبراسیون

اگر RTD به درستی کالیبره نشده باشد، همه شرط ها خاموش می شوند. با گذشت زمان، ویژگی های RTD می تواند به دلیل عواملی مانند افزایش سن و قرار گرفتن در معرض محیط های خشن تغییر کند، بنابراین کالیبراسیون منظم ضروری است.

نحوه بهبود دقت Pt1000 4 - Wire RTDs

سیم های سرب مناسب را انتخاب کنید

همانطور که قبلاً اشاره کردم، مقاومت سیم سربی می تواند یک مشکل باشد. برای به حداقل رساندن این امر، از سیم های سربی کوتاه و با کیفیت با مقاومت کم استفاده کنید. مس یک انتخاب محبوب برای سیم های سربی است زیرا رسانایی خوبی دارد. همچنین مطمئن شوید که سیم های سربی به درستی عایق بندی شده اند تا از هرگونه تداخل الکتریکی جلوگیری شود.

خود کنترل - گرمایش

برای کاهش خود گرمایشی، می توانید از منبع تحریک جریان کم استفاده کنید. هرچه جریان عبوری از RTD کمتر باشد، گرمای کمتری تولید خواهد کرد. با این حال، باید تعادلی پیدا کنید، زیرا جریان بسیار کم می‌تواند سیگنال اندازه‌گیری را برای تشخیص دقیق آن‌قدر ضعیف کند.

گزینه دیگر استفاده از جریان پالسی به جای جریان پیوسته است. جریان پالسی میانگین توان تلف شده در RTD را کاهش می دهد که به نوبه خود باعث کاهش خودگرمایی می شود.

از شرایط محیطی محافظت کنید

برای محافظت از RTD در برابر رطوبت، می توانید از محفظه مهر و موم شده استفاده کنید. این کار از ورود رطوبت به سنسور و تأثیر بر عملکرد آن جلوگیری می کند.

برای لرزش، مطمئن شوید که RTD به طور ایمن نصب شده است. برای کاهش بیشتر تاثیر ارتعاشات می توانید از مواد ارتعاشی - میرایی استفاده کنید.

برای مقابله با EMI، از کابل های محافظ برای سیم های سرب استفاده کنید. سپر به مسدود کردن میدان های الکترومغناطیسی خارجی و کاهش نویز در مدار اندازه گیری کمک می کند.

کالیبراسیون منظم

کالیبراسیون برای حفظ دقت RTD بسیار مهم است. شما باید Pt1000 4 - Wire RTD خود را به طور منظم کالیبره کنید، به خصوص اگر در یک برنامه مهم استفاده می شود.

دو نوع اصلی کالیبراسیون وجود دارد: کالیبراسیون داخلی و کالیبراسیون توسط آزمایشگاه شخص ثالث. کالیبراسیون داخلی را می توان با استفاده از یک منبع دمای مرجع شناخته شده انجام داد، اما نیاز به تخصص بالا و تجهیزات مناسب دارد. کالیبراسیون شخص ثالث دقیق تر و قابل اعتمادتر است، اما می تواند گران تر باشد.

از تجهیزات اندازه گیری با کیفیت بالا استفاده کنید

دقت اندازه گیری شما به کیفیت تجهیزاتی که برای خواندن RTD استفاده می کنید نیز بستگی دارد. مطمئن شوید که از یک مولتی متر دیجیتال با دقت بالا یا یک ابزار اندازه گیری اختصاصی RTD استفاده می کنید. این دستگاه ها برای اندازه گیری دقیق مقاومت RTD و تبدیل آن به خواندن دما طراحی شده اند.

مقایسه با سایر انواع RTD

همچنین ارزش مقایسه Pt1000 4 - Wire RTD با سایر انواع RTD ها را دارد. به عنوان مثال،پروب RTD PT200مقدار مقاومت متفاوتی در 0 درجه سانتیگراد (200 اهم) دارد که می تواند بر حساسیت و دقت آن در کاربردهای مختلف تأثیر بگذارد.

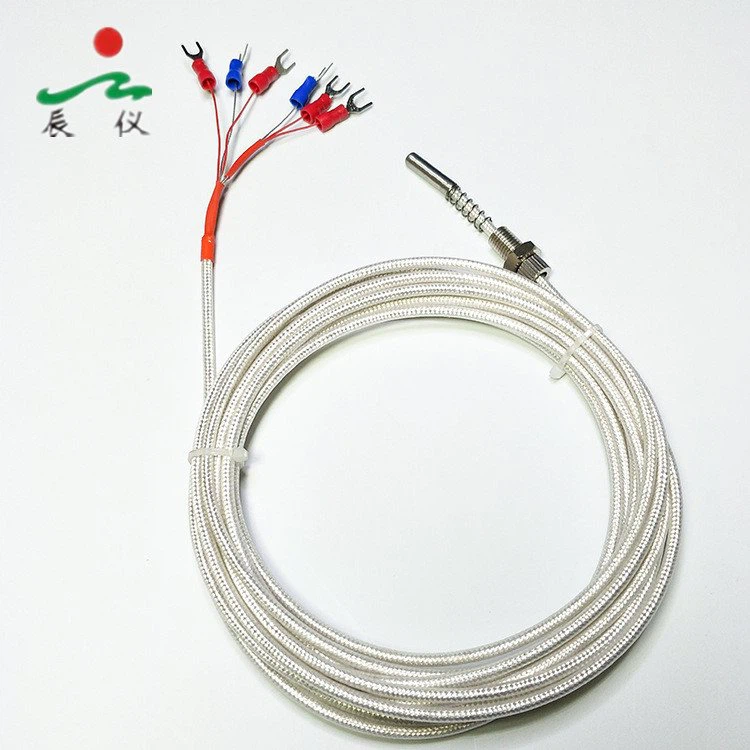

این6 سیم Pt100 RTDبا کاهش بیشتر تاثیر مقاومت سیم سربی، اندازه گیری های دقیق تری را ارائه می دهد. با این حال، پیچیده تر و گران تر است.

اینچاپگر سه بعدی RTDبه طور خاص برای کاربردهای پرینت سه بعدی طراحی شده است و ممکن است در مقایسه با یک Pt1000 4 - Wire RTD با هدف کلی نیازهای دقت متفاوتی داشته باشد.

نتیجه گیری

بهبود دقت Pt1000 4 - Wire RTD تماماً در مورد درک عواملی است که می تواند بر آن تأثیر بگذارد و اقدامات مناسب برای کاهش آنها انجام شود. با انتخاب سیم‌های سربی مناسب، کنترل خود گرمایش، محافظت در برابر شرایط محیطی، کالیبراسیون منظم و استفاده از تجهیزات اندازه‌گیری با کیفیت بالا، می‌توانید اطمینان حاصل کنید که RTD شما اندازه‌گیری‌های دقیق دما را ارائه می‌کند.

اگر به دنبال Pt1000 4 - Wire RTD هستید یا هر سوالی در مورد بهبود دقت دارید، با خیال راحت تماس بگیرید. ما اینجا هستیم تا به شما کمک کنیم دقیق ترین اندازه گیری دما را برای برنامه خود دریافت کنید.
