چگونه یک ترموسنسور Pt100 را در سیستم کنترل دما ادغام کنیم؟

یو! به‌عنوان تامین‌کننده دماسنج‌های Pt100، باید بگویم این دستگاه‌های کوچک بسیار عالی هستند. آنها در اندازه گیری دما بسیار دقیق و قابل اعتماد هستند و در انواع سیستم های کنترل دما مورد استفاده قرار می گیرند. بنابراین، امروز می‌خواهم نحوه ادغام ترموسنسور Pt100 را در یک سیستم کنترل دما با شما به اشتراک بگذارم.

آشنایی با ترموسنسور Pt100

اول از همه، اجازه دهید کمی در مورد چیستی ترموسنسور Pt100 صحبت کنیم. Pt100 نوعی آشکارساز دمای مقاومتی (RTD) است. از پلاتین ساخته شده است و مقاومت آن با دما تغییر می کند. در دمای 0 درجه سانتی گراد، مقاومت Pt100 100 اهم است و با بالا رفتن دما افزایش می یابد. این تغییر در مقاومت همان چیزی است که ما برای اندازه گیری دما از آن استفاده می کنیم.

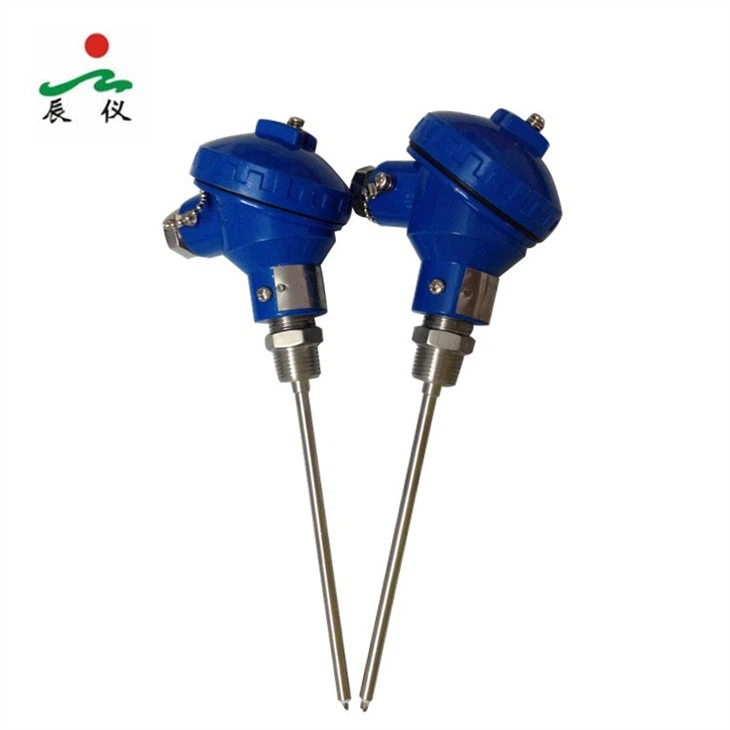

ما طیف وسیعی از سنسورهای حرارتی Pt100 مانندسنسور دما WZP Pt100وسنسورهای دمای پلاتینیوم Pt100. این سنسورها به گونه ای طراحی شده اند که دقت و دوام بالایی داشته باشند و برای کاربردهای مختلف کنترل دما مناسب هستند.

مرحله 1: ترموسنسور Pt100 سمت راست را انتخاب کنید

اولین قدم در ادغام ترموسنسور Pt100 در یک سیستم کنترل دما، انتخاب مناسب برای نیازهای شماست. در اینجا باید چند نکته را در نظر گرفت.

• دقت: اندازه گیری دمای خود را چقدر دقیق نیاز دارید؟ ماترموسنسور Pt100در کلاس‌های دقت مختلف ارائه می‌شود، بنابراین می‌توانید یکی را انتخاب کنید که با نیازهای شما مطابقت دارد.
• محدوده دما: محدوده دمایی که با آن کار خواهید کرد چقدر است؟ اطمینان حاصل کنید که سنسوری که انتخاب می کنید می تواند حداقل و حداکثر دما را در برنامه شما تحمل کند.
• محیط زیست: آیا قرار است از سنسور در محیط های سخت استفاده شود؟ اگر چنین است، ممکن است به سنسوری نیاز داشته باشید که ناهموارتر باشد و بتواند در برابر رطوبت، گرد و غبار یا مواد شیمیایی مقاومت کند.

مرحله 2: سیم کشی ترموسنسور Pt100

هنگامی که سنسور مناسب را دریافت کردید، زمان آن است که آن را سیم کشی کنید. Pt100 را می توان در پیکربندی های مختلف سیم کشی کرد، مانند 2 سیم، 3 سیم یا 4 سیم.

• 2-پیکربندی سیم: این ساده ترین راه اندازی است. شما فقط دو سیم را به سنسور وصل کنید. اما می تواند دقت کمتری داشته باشد زیرا مقاومت خود سیم ها می تواند بر اندازه گیری تأثیر بگذارد.
• 3-پیکربندی سیم: این گزینه دقیق تری است. از یک سیم اضافی برای جبران مقاومت سیم های منتهی به سنسور استفاده می کند.
• 4-پیکربندی سیم: این دقیق ترین راه اندازی است. دارای سیم های جداگانه برای منبع جریان و اندازه گیری ولتاژ است که اثر مقاومت سیم را از بین می برد.

هنگام سیم کشی، مطمئن شوید که دستورالعمل های سازنده را دنبال کنید. و برای به حداقل رساندن مقاومت و تداخل از سیم های با کیفیت استفاده کنید.

مرحله 3: تهویه سیگنال

تغییر مقاومت Pt100 باید به سیگنال ولتاژ یا جریان تبدیل شود که توسط سیستم کنترل دما قابل خواندن باشد. اینجاست که شرطی شدن سیگنال وارد می شود.

برای Pt100 به یک تنظیم کننده سیگنال یا یک سیستم جمع آوری داده با تهویه سیگنال داخلی نیاز دارید. این دستگاه ها می توانند مقاومت Pt100 را اندازه گیری کرده و آن را به ولتاژ یا جریان متناسب تبدیل کنند.

همچنین انواع مختلفی از تهویه کننده سیگنال مانند آنالوگ و دیجیتال وجود دارد. تهویه‌کننده‌های سیگنال آنالوگ ساده‌تر و ارزان‌تر هستند، اما انواع دیجیتال انعطاف‌پذیری و دقت بیشتری را ارائه می‌دهند.

مرحله 4: اتصال به سیستم کنترل دما

پس از تنظیم سیگنال، نوبت به اتصال خروجی تهویه کننده سیگنال به سیستم کنترل دما می رسد.

سیستم کنترل دما می تواند یک ترموستات ساده یا یک کنترل کننده منطقی قابل برنامه ریزی پیچیده تر (PLC) باشد. بسته به سیستم، باید مطمئن شوید که سیگنال سنسور Pt100 با الزامات ورودی سیستم کنترل سازگار است.

به عنوان مثال، اگر سیستم کنترل انتظار سیگنال ولتاژ 0 تا 10 ولت را دارد، مطمئن شوید که تنظیم کننده سیگنال برای خروجی در آن محدوده تنظیم شده است. اگر الزامات کالیبراسیون وجود دارد، مراحل ارائه شده توسط سازنده سیستم کنترل را دنبال کنید.

مرحله 5: کالیبراسیون

کالیبراسیون یک مرحله مهم برای اطمینان از دقت اندازه گیری دما است. اگرچه سنسورهای Pt100 عموماً بسیار دقیق هستند، اما ممکن است هر از گاهی نیاز به کالیبراسیون داشته باشند.

می توانید از یک دستگاه کالیبراسیون، مانند استاندارد مرجع دما، برای بررسی و تنظیم قرائت سنسور Pt100 خود استفاده کنید. خوانش سنسور را با مقادیر دمای شناخته شده از استاندارد مرجع مقایسه کنید. در صورت وجود هرگونه مغایرت، می توانید تنظیمات کالیبراسیون تهویه کننده سیگنال یا سیستم کنترل دما را تنظیم کنید.

اطمینان حاصل کنید که سنسور را به طور منظم کالیبره کنید، به خصوص اگر در یک برنامه مهم استفاده می شود.

مرحله 6: تست و نظارت

هنگامی که همه چیز تنظیم و کالیبره شد، نوبت به آزمایش سیستم می رسد. برخی از چرخه های آزمایش را اجرا کنید تا مطمئن شوید که سیستم کنترل دما همانطور که انتظار می رود کار می کند. خوانش دما را در نقاط تنظیم مختلف بررسی کنید و مطمئن شوید که دقیق هستند.

سیستم را در طول زمان برای تشخیص هر گونه مشکل یا تغییر در عملکرد نظارت کنید. در صورت مشاهده هر گونه مشکلی، مانند خوانش نادرست یا نوسانات دما، سیستم را برای یافتن علت عیب یابی کنید. این می تواند یک مشکل سیم کشی، یک مشکل با تهویه کننده سیگنال یا یک مشکل کالیبراسیون باشد.

چرا سنسورهای حرارتی Pt100 خود را انتخاب کنید؟

ما مدتی است که در زمینه تامین حسگرهای حرارتی Pt100 هستیم و به محصولات خود افتخار می کنیم. سنسورهای ما از پلاتین با کیفیت بالا ساخته شده اند که دقت عالی و پایداری طولانی مدت را تضمین می کند.

ما همچنین پشتیبانی خوبی از مشتری ارائه می دهیم. اگر سؤالی دارید یا برای ادغام سنسورهای ما در سیستم کنترل دمای خود نیاز به کمک دارید، تیم ما همیشه آماده کمک به شما است. شما می توانید به ما اعتماد کنید تا حسگرهای مناسب و پشتیبانی لازم برای عملکرد عالی سیستم کنترل دمای شما را در اختیار شما قرار دهیم.

برای شروع آماده اید؟

اگر به دنبال ادغام یک ترموسنسور Pt100 در سیستم کنترل دمای خود هستید، ما دقیقاً همان چیزی را داریم که شما نیاز دارید. محدوده ما ازترموسنسور Pt100محصولات برای پاسخگویی به نیازها و نیازهای مختلف طراحی شده اند.

چه در حال کار بر روی یک پروژه کوچک یا یک برنامه صنعتی در مقیاس بزرگ باشید، ما می توانیم حسگرها و راهنمایی های مناسب را در اختیار شما قرار دهیم. با ما تماس بگیرید تا در مورد نیاز خود صحبت کنید. ما اینجا هستیم تا به شما کمک کنیم تا بهترین راه حل را برای چالش های کنترل دما پیدا کنید.

مراجع

• هیکس، RD (2000). کتابچه راهنمای اندازه گیری و کنترل دما. Industrial Press Inc.
• کفاش، MF (2008). آشکارسازهای دمای مقاومت: تئوری و عمل. ISA
