روش انتخاب صحیح مدل ترموکوپل

انتخاب ترموکوپل باید بر اساس ملاحظات جامعی مانند محدوده دمای استفاده، دقت مورد نیاز، جو استفاده، عملکرد جسم اندازه گیری، زمان پاسخگویی و مزایای اقتصادی باشد.

اول، انتخاب دقت اندازه گیری و محدوده اندازه گیری دما

هنگامی که دمای کار 1300 ~ 1800 درجه سانتیگراد است و دقت نسبتاً بالا است، معمولاً از ترموکوپل نوع B استفاده می شود، دقت بالا نیست و جو اجازه استفاده از ترموکوپل تنگستن-رنیم را می دهد و ترموکوپل تنگستن-رنیم معمولاً هنگامی که درجه حرارت بالاتر از 1800 درجه سانتیگراد است استفاده می شود.

دمای عملیاتی 1000 ~ 1300 ℃ است، دقت مورد نیاز است و دقت بالا در دسترس است. ترموکوپل نوع S و ترموکوپل نوع N موجود است.

به طور کلی از ترموکوپل نوع K و ترموکوپل نوع N زیر 1000 ℃ استفاده کنید.

معمولاً از ترموکوپل نوع E زیر 400 ℃ استفاده کنید.

ترموکوپل های نوع T عموماً برای اندازه گیری در دمای 250 درجه سانتی گراد و دمای منفی استفاده می شوند. ترموکوپل های نوع T پایدار هستند و در دماهای پایین دقت بالایی دارند.

دوم، انتخاب جو

ترموکوپل های نوع S، نوع B و نوع K برای استفاده در اتمسفرهای اکسید کننده قوی و احیا کننده ضعیف مناسب هستند.

ترموکوپل های نوع J و T برای اتمسفرهای ضعیف اکسید کننده و احیا کننده مناسب هستند. اگر از یک لوله محافظ با هوابندی بهتر استفاده شود، الزامات مربوط به جو خیلی سختگیرانه نیست.

سوم، انتخاب دوام و پاسخ حرارتی

ترموکوپل هایی با قطر سیم زیاد دوام بهتری دارند اما واکنش کندتری دارند. برای ترموکوپل هایی با ظرفیت گرمایی زیاد، پاسخ کند است. هنگام اندازه گیری دما با گرادیان های بزرگ، کنترل دما در مورد کنترل دما ضعیف است. این نیاز به زمان پاسخ سریع و درجه خاصی از دوام دارد، بنابراین انتخاب یک زوج زرهی مناسب تر است.

چهارم، ماهیت و وضعیت جسم اندازه گیری برای انتخاب ترموکوپل

اندازه گیری دمای اجسام متحرک، اجسام ارتعاشی و مخازن فشار قوی نیاز به استحکام مکانیکی بالایی دارد. اتمسفرهای آلوده به مواد شیمیایی نیاز به لوله های محافظ دارند. در صورت تداخل الکتریکی، عایق بالاتری مورد نیاز است.

پنجم، فرآیند انتخاب

مدل-شماره فارغ التحصیلی-سطح ضد انفجار-سطح دقت-نوع نصب و تعمیر-مواد لوله محافظ-طول یا عمق درج

راهنمای انتخاب و سفارش محصول:

1. لطفا در هنگام انتخاب و سفارش مشخص کنید

2. مدل محصول

3. شماره نمایه سازی

4. مواد و قطر لوله محافظ

5. طول کل لوله محافظ L و عمق درج

6. رفع نوع دستگاه

7. محدوده اندازه گیری واقعی محصول

8. نوع دستگاه ثابت رزوه ای که هنگام سفارش علامت گذاری نمی شود، رزوه خارجی ثابت M27×2 است (الباقی نوع ثابت رزوه ای باید مشخص شود)

9. کسانی که به دلیل نیازهای خاص کاربران با مدل های محصول فوق الذکر مطابقت ندارند و نیاز به محصولات تولیدی خاص دارند. لطفا الزامات فنی خاص خود را ذکر کنید و برای سفارشات خاص با بخش مسئول مربوطه شرکت ما تماس بگیرید.

10. مهارت انتخاب ترموکوپل در دماهای مختلف

برای انتخاب ترموکوپل ابتدا ترموکوپل و آستین محافظ را با توجه به حد بالایی دمای اندازه گیری شده و محیط استفاده و ثانیاً مشخصات و ابعاد ترموکوپل را با توجه به ساختار و ویژگی های نصب جسم اندازه گیری شده انتخاب کنید.

ترموکوپل ها را می توان به انواع مختلفی از ساختارها تقسیم کرد: نوع صنعتی عمومی، نوع Kaizhuang، نوع موجودیت با کارایی بالا و ترموکوپل نوع خاص.

ششم، انواع زیر از ترموکوپل های معمولی صنعتی وجود دارد:

(1) ترموکوپل نیکل-کروم-کنستانتان یک ترموکوپل فلزی ارزان قیمت است. الکترود مثبت آن آلیاژ نیکل کروم (EP) و الکترود منفی آن آلیاژ مس نیکل (EN) است. دمای استفاده طولانی مدت 600 درجه و دمای استفاده کوتاه مدت 800 درجه است. بزرگترین ویژگی این است که نرخ نیروی ترموالکتروموتور بیشترین است، یعنی چابکی بالاترین است، اما به راحتی اکسید می شود و عدد شاخص E است.

(2) ترموکوپل مس-کنستانتان یک ترموکوپل فلزی ارزان است. الکترود مثبت آن مس خالص (TP) و الکترود منفی آن آلیاژ کنستانتان (مس نیکل) (TN) است. ترموکوپلی که معمولا در شرایط دمای پایین استفاده می شود. محدوده اندازه گیری دما -200 تا 300 درجه سانتیگراد است. سیم ترموالکتریک دارای میانگین خوب، پایداری بالا، چابکی خوب، قیمت پایین و عدد شاخص T است. ترموکوپل نوع Kaizhuang برای نصب سیم الکترود داغ در یک آستین فلزی با مواد عایق و پردازش آن به یک ترکیب جامد قابل خم شدن است. و سپس آن را با توجه به طول مورد نیاز برش دهید و انتهای اندازه گیری و انتهای مرجع آن را پردازش کنید. ترموکوپل را از نوع کی بسازید. این نوع ترموکوپل را می توان بسیار نازک و بلند ساخت و با توجه به نیازهای اندازه گیری در حال استفاده خم شد. محدوده اندازه گیری دمای آن گسترده است، سرعت پاسخ سریع است، ظرفیت گرما در محل اتصال داغ کوچک است و عمر مفید طولانی است. در عین حال، دارای استحکام مکانیکی بالا، مقاومت در برابر فشار بالا، سازگاری گسترده، انعطاف پذیری زیاد، نصب و استفاده راحت و کاربرد بسیار گسترده است.

(3) پلاتین-ژرمانیوم 10- ترموکوپل پلاتین یک ترموکوپل فلزی گرانبها است. ترکیب اسمی الکترود مثبت آلیاژ پلاتین-ژرمانیوم (SP) حاوی 10% ژرمانیوم و الکترود منفی پلاتین خالص (SN) است. دمای استفاده طولانی مدت 1300 ℃ و دمای استفاده کوتاه مدت 1600 ℃ است. عملکرد ضد اکسیداسیون قوی دارد و باید به طور مداوم در یک محیط اکسید کننده و بی اثر استفاده شود. معمولاً برای اندازه‌گیری دمای بالا با دقت بالاتر مورد استفاده قرار می‌گیرد، اما گران، استحکام مکانیکی ضعیف و نیروی الکتروموتور حرارتی کم است. باید مجهز به ابزار نمایشی با چابکی بالا باشد و عدد فارغ التحصیلی S است.

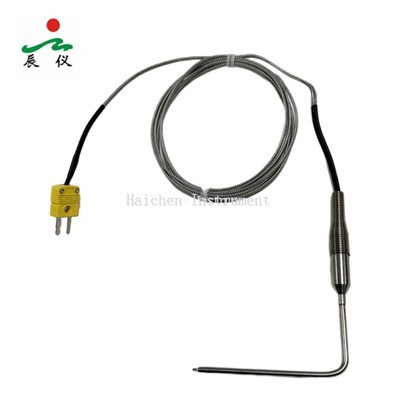

(4) ترموکوپل نیکل-کروم-نیکل-سیلیکون یک ترموکوپل فلزی ارزان است. الکترود مثبت آن آلیاژ نیکل کروم (KP) حاوی 10 درصد و الکترود منفی آن آلیاژ نیکل-سیلیکون (KN) حاوی 3 درصد سیلیکون است. الکترود منفی مغناطیسی است. دمای استفاده طولانی مدت 1000 ℃ و دمای استفاده کوتاه مدت 1200 ℃ است. پتانسیل ترموالکتریک 4 تا 5 برابر بزرگتر از ترموکوپل نوع S است. خطی بودن عالی است و محدوده دمایی استفاده گسترده است. این کمترین هرج و مرج از ترموکوپل های فلزی ارزان قیمت است. برای استفاده مداوم در محیط های اکسید کننده و بی اثر مناسب است. قیمت ارزان است و خطا حدود 7 درجه سانتیگراد است. با این حال، ترموالکترود را نمی توان خیلی یکنواخت ساخت و به راحتی اکسید کرد، به خصوص در حالت دمای پایین، پایداری آن ضعیف است و عدد شاخص K است.
